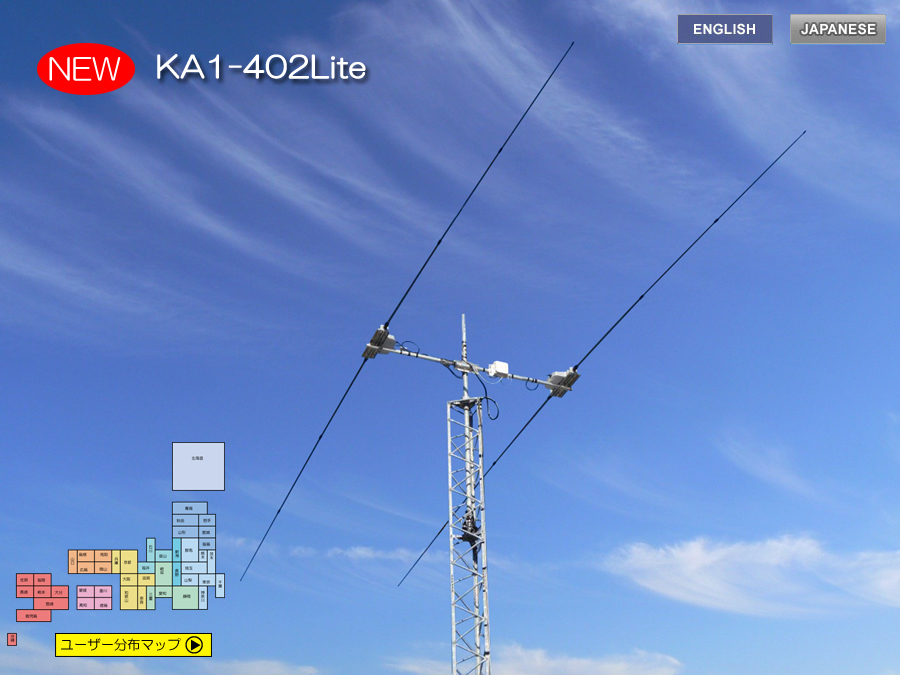

Versa 402Liteは7MHz帯では約50%短縮、10MHz帯では約30%短縮のDPとして、14MHz帯以上はフルサイズの八木アンテナ
として動作します。
Versa 403Lite /404Liteは7MHz帯では約50%短縮、10MHz帯では約30%短縮のDP、14MHz帯では約30%短縮、18MHz帯では約12%短縮
(203Lite 、204Lite 403Lite 、404Lite )のVP八木アンテナとして、また21MHz帯以上はすべてのエレメントがフルサイズの八木アンテナ
として動作します(ラジエーターエレメントは14MHz以上の周波数帯においてフルサイズで動作します)
403S Lite は7MHz帯では約50%短縮、10MHz帯では約30%短縮の2エレメントのVPアンテナとして、また14MHz帯以上はフルサイズ3エ
レメント八木アンテナとして動作します。いずれのVersa Liteシリーズもそれぞれの周波数帯に対応するローディングコイルを2組のリレ
ーにより切り替えて、7〜50MHz(402Lite /403SLite /403Lite /404Lite )あるいは14〜50MHz(203Lite/204Lite )までフルカバーしフル
サイズに迫る性能を発揮します。もちろんレギュラー版、スーパーVersaと同様に無線機からの周波数に自動的にトラッキングしますので
、短縮型アンテナの宿命であるSWR良好の範囲が狭いということがなくなり、常に運用する周波数においてそのSWRは最適(1.0〜1.2以
下)に保たれます。今まで大型のアンテナの建設が困難でVersa導入を躊躇されていた方にお勧めしたいアンテナです。

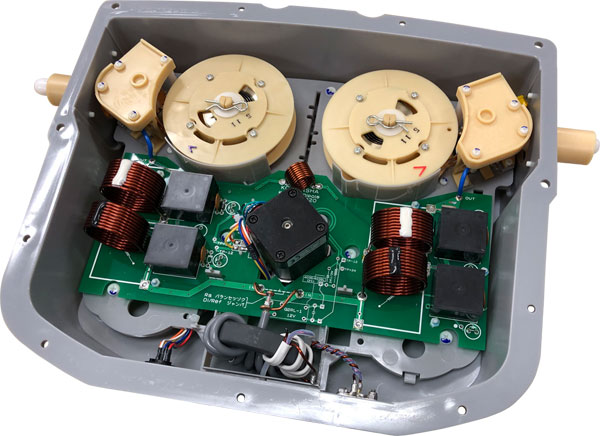

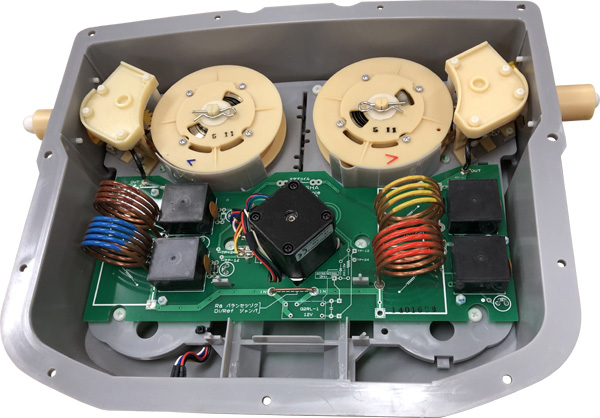

■直感的に操作可能なコントロールユニットは、180度反転モード、双方向モードおよび、 周囲環境でのSWR変化を周波数補正が出来るエレメント長の微調整、またメーカー製リグとの通信インターフェイスを標準装備。市販され ているほとんどのリグ(I/F有り)との接続可能です。アンテナエレメント伸縮時にリニアアンプが動作しないようにするプロテクト回路 を内蔵、アンテナおよびリニアアンプを破損しない機能を標準装備しております。 ■ホームポジションセンサーをエレメントニットに装備しており、ホームポジション格納時にコントローラへ信号を送り、各エレメント動作を監視しています。 エレメントは左右分離型リールを採用、ギア方式によるベルトドライブで水平方向へストレス無く、正確でスムーズな動作を保障します。 分離型リールにした事により、エレメント間浮遊容量が無く、最適な性能を発揮します。 ■Versa 403LはHi-Qローディングコイルにより、7MHz帯では約50%短縮、10MHz帯では約30%短縮のDPとして、14MHz帯では約30%短縮、18MHz帯では約12%短縮の3エレVP八木アンテナとして動作。 また21MHz帯以上はフルサイズの3エレ八木アンテナとして動作します。 それぞれの周波数帯に対応するローディングコイルを2組のリレーにより切り替え7〜50MHzまでをフルカバーしフルサイズに迫る性能を発揮します。
■Versa 203Lは高効率の3φ銅パイプ・Hi-Qローディングコイルにより、14MHz帯では約30%短縮、18MHz帯では約12%短縮のDPとして、また21MHz帯以上はフルサイズの3エレ八木ア ンテナとして動作します。それぞれの周波数帯に対応するローディングコイルを2組のリレーにより切り替え14〜50MHzまでをフルカバーしフルサイズに迫る性能を発揮します。
■コントローラ・インターフェイス類
・電源コネクタ
・CI-V(3.5mmミニジャック)
・リニアAMP(RCAプラグ)
・PC⇔RIG(トグルSW)
・トランシーバー(RCAプラグ)
・USB(Type-Bコネクター)
・ANTENNA CONNECTION(アンフェ
ノール36P)
・RC232C(D-sub9pin)

■接続可能メーカー名
KOHJINSHA、KENWOOD、ICOM、YAESUほか
■代表機種名
[KOHJINSHA] KL-1
[KENWOOD] TS-990,TS-590,TS2000
ほか
[YAESU] FTDX-9000,FTDX-5000,FT-
2000ほか
[ICOM] IC7800,IC7700,IC-7600
ほか [ELECRAFT] K2,K3
■ブーム部材には、軽量で強度/耐腐食性に優れているMIL規格のアルミニウム特殊合金を採用。 エレメント保持プレートも優れた強度を実現した設計となっています。 エレメントクランプには高周波特性および耐候性に良好なシリコンゴムを採用、マウントには堅固なプラスチックユニットで保持しており、高い周波数でもロス無く動作します。
■強風に耐える超軽量グラスファイバーポールを採用。耐久性、耐候性を考慮しグレーの表面処理をしてあります。 Versa 203Lでは3.6m(2本繋ぎ、重量約0.7kg)、Versa 403Lでは5.2m(3本繋ぎ、重量約1kg)の2種類で輸送時には約2mに短縮できます。 グラスファイバーポールはポールクランプで保持されておりAEUに負荷はかかりません。
■コントロールケーブルには防水コネクターを採用。エレメントユニットとジャンクションBOXとの接続にはすべてコネクターにてワンタッチ接続、 組立時間を大幅に短縮します。
ジャンクションBOXとコントロールユニット間は多芯ケーブル20芯で接続されます。(別売)
※3エレメントタイプのVersaアンテナはエレメントがブームほぼ中央部にあるためエレベータータイプのタワーにはご使用できません。

 Versaユーザー様でエレメントの調整をしないでお使いの方が多々みられます。簡単な調整でSWRの最良点を設定できます。
詳細は最新のコントローラマニュアルの20ページに記載してありますので是非設定を行って最良の状態でお楽しみください。

        2給電方式
型  番 KA1-203 Lite KA1-204 Lite KA1-402 Lite KA1-403 Lite KA1-403S Lite KA1-404 Lite
ゲイン表 / サイズ KA-1 203L ゲイン表 KA-1 204L ゲイン表 KA-1 402L ゲイン表 KA-1 403L ゲイン表 KA-1 403SL ゲイン表 KA-1 404L ゲイン表
周 波 数(MHz) 14/18/21/24/28/50MHz 7/10/14/18/21/24/28/50MHz
総エレメント数 3 4 2 3 3 4
BAND毎
エレメント数
14-50MHz
3 Elements
21MHz以上は
Fullsize 3Elements
14-50MHz
4 Elements
21MHz以上は
Fullsize 4Elements
7-10MHz
DP
7-10MHz
DP
7-10MHz
2 Elements
7-10MHz
DP
14-50MHz
2 Elements
14MHz以上は
Fullsize 2Elements
14-50MHz
3 Elements
21MHz以上は
Fullsize 3Elements
14-50MHz
3 Elements
14MHz以上は
Fullsize 3Elements
14-50MHz
4 Elements
21MHz以上は
Fullsize 4Elements
最大エレメント長(m) 7.53 7.53 10.73 10.73
(ラジエターのみ)
10.73 10.73
(ラジエターのみ)
耐入力(KW)
<SWR:1.2以下>
14MHz-50MHz
3kW SSB
1.5kW CW
600W FT8・RTTY
14MHz-50MHz
3kW SSB
1.5kW CW
600W FT8・RTTY
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
FT8 ,FT4,RTTY等での運用時における注意点 FT8 ,FT4,RTTY等で連続した長時間の送信が想定される場合は、AEU内部の回路部品に熱が蓄積されたり、
絶縁破壊を起こす可能性がありますので400W以下で連続で長時間の運用はなさらずにご使用ください。
最大ポール径(mm) Φ38 Φ38 Φ38 Φ38 Φ38 Φ38
エレメント間隔 (m)
(両端間)
3.8 6 2 3.8 3.8 6.0
ブーム長(m)
両端のエレメントの間隔
4.1 6.3 2.2 4.1 4.1 6.3
ブーム期見立てマニュアル
回転半径(m) 4.3 4.8

5.46

5.4 5.8 5.5
質量(kg) 29.5 38.2 21.4 30.6 32.0

40.0

風圧面積(u) 0.52 0.70 0.28 0.60 0.76 0.78
適合マスト(mm) Φ48〜Φ61 Φ48〜Φ61 Φ48〜Φ61 Φ48〜Φ61 Φ48〜Φ61 Φ48〜Φ61
価格
 (消費税込)
¥418,000 ¥528,000 ¥341,000 ¥484,000 ¥572,000 ¥605,000
 オーダーシート
203L注文書

204L注文書

402L注文書

403L注文書

403SL注文書

404L注文書
注文書にてオプションの選択でお見積りが確認できます。
標準装備
(全モデル共通)
アンテナ1式
コントローラー・ACアダプター1式 / ジャンクションBOX 1台 / エレメント間接続ケーブル1式
トランシーバーインターフェース標準装備 / アンテナ保護機能 標準装備
組立マニュアル / 操作マニュアル
コントローラー詳細 オプションリスト
  コントロールケーブルの長さ別の価格等を確認できます



お問い合わせ
お問合わせについて:ご質問等のお問合せにつきましては当社の営業日に対応させていただきます。
休業日(土日及び祝祭日)はご対応致しかねますので予めご了承ください。
製品のご注文及び納期に関しましてはメール・お電話にてお問い合わせください。 ※仕様は性能向上のため予告無く変更される場合があります。
※価格は予告なしに変更される場合があります。
