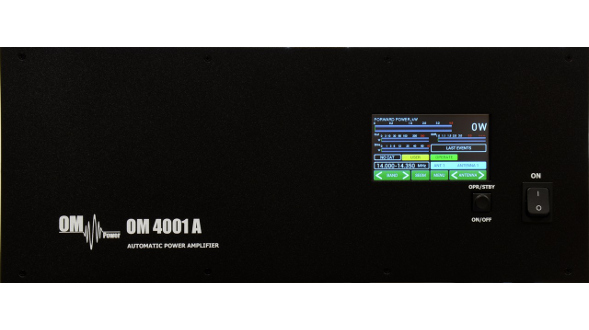

OM4001A リニアアンプ概要

OM4001Aはアマチュア用HF帯全バンド、WARCバンドを含む1.8MHzから29MHz帯までカバーする
オートチューニングリニアアンプです。

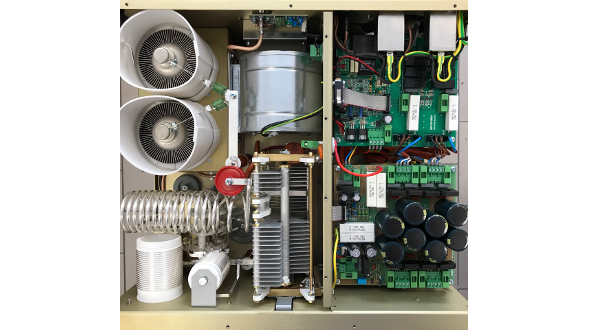

使用真空管はセラミック4極管のFU-728Fを2本使用しています。


OM4001Aの特徴:
各メーカーのトランシーバーのCAT仕様とフルコンパチ
- ICOM
- YAESU
- ELECRAFT
- Ten-Tec Orion
- Kenwood
- Icom トランシーブとmicroHAM の機器 (MK II, MK2R, MK2R+, etc)を併用するためのCI-Vインターフェイス。
- Flex Radio Series 6xxx
- Apache Labs Anan
CAT機能がないリグの為にバンドおよび周波数RF検出機能を装備
自動バンド切り替え
オートチューニング(バンドチェンジに自動で追随)
自動バンドパスフィルターチェンジーBAND DATA出力はYAESUのBCDコードとコンパチブル
自動アンテナ切り替えー最大10のアンテナまで切り替え可能。BCDコードで制御。
Windows PC用のアプリでリモートコントロール可能。

OM4001A:の仕様:
周波数範囲 : 1.8MHz〜29.7MHz帯の全てのアマチュアバンド(WARCバンドを含む)
可能最大出力: HF帯 SSB/CW 4000W, RTTY/FM 3000W
必要入力電力: 40〜60Wで最大出力
入力インピーダンス: 50 Ohm VSWR < 1.5 : 1
出力ゲイン: 17 dB
出力インピーダンス: 50 Ohm 不平衡
使用可能最大SWR: 3:1
高SWR保護: 反射波350W以上を検出した場合自動的にSTBY状態になります。
IMD: -32 dB以下
高調波抑圧: -50 dBc以下
使用送信管: セラミック4極管FU-728F 2本
冷却装置: ブロアー及び換気ファン
AUTOチューンの反応スピード: バンド内 0.5秒以下、異なるバンドへ移動の場合 2秒以下
AC電源: 単相200V 50Hzもしくは60Hz(設置エリアの周波数にて出荷します)

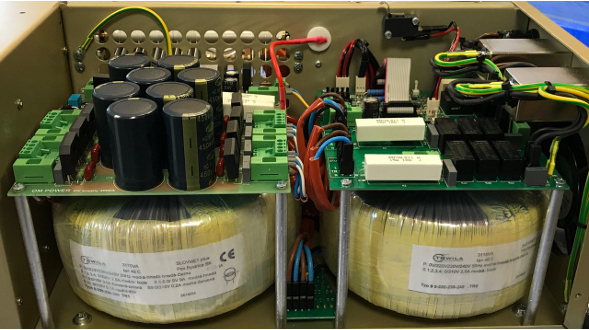

電源トランス: トロイダルコアを2個使用した2KVAのトランス
サイズ: 485mm × 200mm × 455mm (幅 × 高さ × 奥行き)
重量: 46 kg
保護回路: - 過大 SWR
- 過大プレート電圧
- 過大スクリーン電流
- スクリーン電圧異常
- 過大グリッド電流
- グリッド電圧異常
- 異常リチューン
- 異常温度
- ソフトスタート
- スイッチオンブロッキング
表示装置: - 4.3インチ タッチスクリーン
特徴 充実した保護機能
警告やエラーを記憶してメンテナンス性を向上
バイアス電流の自動調節機能で真空管交換時の調整の手間を無くすことができた。
必要に応じてスケールファンの3つの動作モード
フルQSK運用可能
充実した動作状況の表示

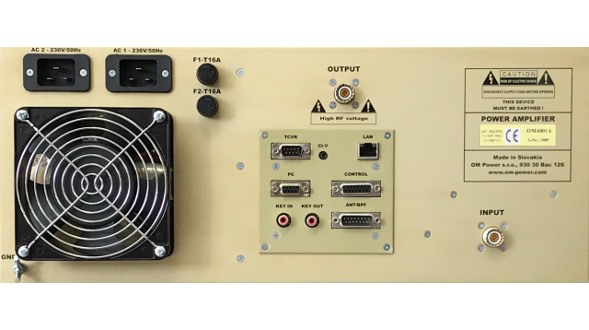

REMOTEコントロール用にLANコネクターを装備、リモートコントロール用にフリーソフトを用意 外部自動ANTスイッチをサポート
LAN用接続 Lantronix(type XP1001000-05R)を使用したXPORT経由でLANとインターフェースされています。
詳細はwww.lantronix.comを参照してください
XPORTのデフォルトセッティングは以下の通り
IP address: 192.168.1.222
Mask: 255.255.255.0
Gateway: 192.168.1.1
これらはデフォルト設定です。
Webブラウザ経由でXPORT Web GUIにアクセスして、これらのいずれかを変更できますが
XPORTインターフェースの他のパラメーターを変更することはお勧めしません。変更すると通信
が失われる可能性があります。 デフォルトのユーザー名またはパスワードはありません。
ユーザー名とパスワードを設定してWebインターフェースを保護することを強くお勧めします。
保証 1年間保証(修理は、すべて日本で行います)
標準価格 \1,317,800(消費税込) 送料別
